Утепление стен и существующих ограждающих конструкций

ОАО «Максмир»
Александр Матвиевский, Нина Умнякова

Как лучше утеплять стены - снаружи или изнутри?

Диаграмма температур
Рис. 1

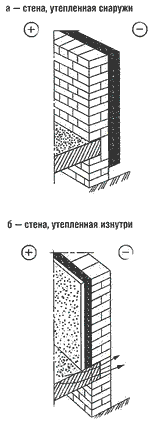

Стена, утепленная снаружи и изнутри
Рис. 2

Диаграмма температур
Рис. 3

Движение воздуха и водяных паров
Рис. 4
1 - утепляемая стена;
2 - утеплитель;
3 - вентилируемая воздушная прослойка;
4 - наружняя облицовка

Облицовка стен кирпичом и мелкими блоками
Рис. 5
1 - утепляемая стена;
2 - утеплитель;
3 - ветрозащитная паропроницаемая мембрана;
4 - воздушная прослойка;
5 - облицовка из кирпича или камня;
6 - фундамент;
7 - вентиляционный продух;
8 - гидроизоляционный материал

Стены построенного дома, не обеспечивающие достаточный уровень теплозащиты, нуждаются в утеплении. Для этого используют различные теплоизоляционные материалы, располагая их с наружной или внутренней стороны стены.

При внутреннем утеплении существующая стена, расположенная перед утеплителем, находится в зоне отрицательных температур, которая отчасти захватывает и собственно утеплитель (рис. 1). Кроме того, нарушается естественная диффузия водяных паров, и создаются условия для образования конденсата в толще конструкции на границе утеплителя и стены.

Следует обратить внимание на тот факт, что при внутреннем утеплении практически невозможно установить теплоизоляционный материал в местах примыкания перекрытий к наружной стене. Здесь образуются "мостики холода", причем потери тепла в этих зонах могут превышать потери через остальную площадь стены (рис. 2).

При наружном утеплении снижение температуры по толщине существующей стены происходит достаточно медленно и плавно. Резкое падение температуры наблюдается ближе к наружной стороне, а зона отрицательных температур располагается в толще слоя дополнительной теплоизоляции (рис.3).

Расположение плотных, плохо пропускающих водяные пары материалов изнутри, а легких и пористых снаружи благоприятно влияет на влажностный режим стены и не создает условий для скопления в ней влаги. Если теплоизоляционный материал надежно защищен от атмосферных воздействий (дождя, снега, солнечной радиации), такая стена в течение всего года сохраняет высокие теплозащитные свойства.

С точки зрения поддержания нормального температурно-влажностного режима утепление с наружной стороны стены является оптимальным. Однако этот процесс отличается повышенной сложностью и трудоемкостью, требует тщательного подбора отделочных материалов, а также штукатурных и клеевых составов. Выполнение работ желательно поручить специалистам, хорошо знакомым с особенностями различных систем утепления. Наружное утепление с использованием штукатурных фасадных систем может выполняться только квалифицированными специалистами, имеющими лицензию на производство этих работ.

Существующие конструктивные решения по защите утеплителя можно разделить на две группы:

  • системы утепления фасадов с вентилируемой воздушной прослойкой (так называемые "вентилируемые фасады");
  • штукатурные системы наружного утепления.

Системы наружного утепления фасадов с вентилируемой воздушной прослойкой

Как следует из названия, фасады этого типа представляют собой конструкцию, в которой между утеплителем и защитной облицовкой расположена вентилируемая воздушная прослойка (рис. 4). В холодное время года водяные пары, диффундирующие из помещения наружу, попадают в утепляющий слой и вызывают повышение влажности утеплителя, что влечет за собой снижение его теплозащитных характеристик. Благодаря наличию вентилируемой воздушной прослойки влага не задерживается в толще утеплителя, а удаляется из нее восходящим потоком воздуха. Такая конструкция фасада позволяет стенам круглый год оставаться в сухом состоянии и сохранять высокие теплозащитные качества.


Облицовка стен кирпичом и мелкими блоками

Деревянные и кирпичные стены для повышения уровня теплозащиты часто облицовывают с наружной стороны кирпичом, мелкими блоками, керамическими или бетонными камнями. В качестве утепляющего материала используют плиты из минеральной или стекловаты, размещаемые в пространстве между облицовкой и существующей стеной, и предусматривают вентилируемую воздушную прослойку толщиной 60 мм (рис. 5).

Новая стенка (облицовка) может опираться на обрез существующего фундамента (если позволяют его несущая способность и ширина) или на специально подведенный для нее фундамент. Поверх цоколя укладывают гидроизоляционный материал с перехлестом полотнищ не менее 100 мм.

Плиты утеплителя устанавливаются с перевязкой швов (подобно кирпичной кладке) и крепятся к существующей стене специальными дюбелями или анкерами со шляпками, прижимающими плиту к поверхности несущей стены. Одним концом анкера укладываются в швы новой кладки, другим крепятся к существующей стене с шагом 600 мм по вертикали и 500 - 1100 мм по горизонтали. Для вентиляции полости стены в нижнем ряду кладки устраивают специальные продухи из расчета 75 см на каждые 20 м2 поверхности стены. Для нижних продухов можно использовать щелевой кирпич, положенный на ребро таким образом, чтобы наружный воздух через отверстия в кирпиче имел возможность проникать в воздушную прослойку в стене (рис. 6). Верхние продухи предусматривают в карнизной части стены.

Вентиляционные отверстия также могут быть выполнены путем частичного заполнения цементным раствором вертикальных швов между кирпичами или блоками нижнего ряда кладки. Ограничительная деревянная рейка, помещенная в середине вертикального шва, позволит оставить его нижнюю часть не заполненной раствором (рис. 7). Для защиты волокнистых утеплителей от продувания их укрывают со стороны воздушной прослойки ветрозащитным стеклохолстом или стеновым "Tyvekом".

Деревянные дома из бруса также облицовывают кирпичом, керамическими и бетонными камнями или мелкими блоками.

Утепляющий материал размещают между деревянной стеной и облицовкой. С наружной стороны утеплителя необходимо предусмотреть вентилируемую воздушную прослойку, обеспечивающую удаление влаги из древесины (рис. 8), а также вентиляционные продухи, устройство которых описано выше. При отсутствии воздушной прослойки стены дома станут влажными, покроются плесенью, а древесина начнет быстро разрушаться.

Облицовочную кладку соединяют со стеной из бруса при помощи металлических связей с антикоррозийным покрытием. Один конец связи закладывают в горизонтальный шов кладки, другой крепят к брусу. Приступать к облицовке стен из бруса кирпичом желательно через год-полтора после возведения коробки, когда древесина полностью высохнет.

Для повышения теплозащиты деревянных каркасных домов их тоже можно обложить с наружной стороны кирпичом или каменными блоками (рис. 9).

Кирпичную облицовку устанавливают с наружной стороны каркасной стены с зазором 60 мм. Для вентиляции зазора в нижнем ряду кладки и в верхней (карнизной) части облицовки предусматривают специальные продухи. Кладка связывается с каркасом при помощи полос шириной 30-50 мм из оцинкованной стали, согнутых вдвое. Одной стороной полосу закладывают в кладку с перегибом конца на 90° вдоль облицовки, другой прибивают к брусьям каркаса. Облицовка кирпичом возможна при уширенном цоколе здания. Поверх цоколя устраивают гидроизоляцию с перехлестом полотнищ на 100 мм (рис.10).

Облицовка стен кирпичом и мелкими блоками
Рис. 6
1 - утеплитель;
2 - воздушная прослойка;
3 - кирпич, положенный на ребро для вентиляции воздушной прослойки
Облицовка стен кирпичом и мелкими блоками
Рис. 7
1 - блоки из керамзитобетона или ячеистого бетона;
2 - утеплитель;
3 - воздушная прослойка;
4 - DPC мембрана, гидроизол, гидростеклоизол, бикроэласт или др. гидроизоляционный материал;
5 - заполненный раствором шов;
6 - ограничительная рейка;
7 - вертикальный шов, не заполненный раствором
Облицовка стен кирпичом и мелкими блоками
Рис. 8
1 - вагонка или гипсокартон;
2 - стена из бревен или бруса;
3 - утеплитель;
4 - ветрозащитная паропроницаемая мембрана;
5 - воздушная прослойка толщиной 60 мм;
6 - наружная кладка из кирпича или каменных блоков
Облицовка стен кирпичом и мелкими блоками
Рис. 9
1 - внутренняя обшивка (гипсокартон или вагонка);
2 - пароизоляция;
3 - утеплитель;
4 - ветрозащитный паропроницаемый материал;
5 - воздушная прослойка толщиной 60 мм;
6 - кирпичная кладка
Облицовка стен кирпичом и мелкими блоками
Рис. 10
1 - гидроизоляция (мембрана DPC, рубероид, гидроизол, гидростеклоизол, бикроэласт);
2 - цоколь;
3 - вентилируемый зазор;
4 - вентилируемый продух

Вентилируемые фасады с навесной защитной облицовкой

Наружная облицовка, защищающая утеплитель от атмосферных воздействий, может крепиться непосредственно к существующей стене при помощи специальных кронштейнов, металлических профилей или деревянных антисептированных брусков. Благодаря тому что облицовка навешивается на фасад, вся нагрузка воспринимается существующей стеной, и устройство специального фундамента для защитной облицовки не требуется.

Деревянные антисептированные рейки
Рис. 11
1 - утепляемая стена;
2 - утеплитель;
3 - ветрозащитная паропроницаемая мембрана;
4 - воздушная прослойка;
5 - защитно-декоративная облицовка;
6 - деревянные антисептированные рейки
Металлические направляющие со специальными кронштейнами
Рис. 12
1 - утепляемая стена;
2 - узлы крепления направляющих;
3 - металлические направляющие;
4 - утеплитель, покрытый ветрозащитным материалом;
5 - дюбели;
6 - воздушная прослойка;
7 - наружная облицовка
Последовательность проведения работ выглядит следующим образом: на наружной поверхности стены, с шагом, соответствующим размеру утеплителя (или на 5 мм меньше), монтируют металлические направляющие со специальными кронштейнами (рис. 12) или деревянные антисептированные рейки (рис. 11), между которыми укладывают теплоизоляционный материал. Плиты утеплителя (из базальтового волокна или стекловаты) прикрепляют к стене дюбелями. Затем устанавливают ветрозащитный паропроницаемый материал. В случае использования утепляющих плит, покрытых стеклохолстом, или плит из минеральной ваты высокой плотности, ветрозащитный материал не применяют. На рейки или кронштейны навешивают защитную облицовку: цементные доски или плитки различных цветов и фактуры, цементнофибролитовые плитки, облицовочные листы или панели, сайдинг, гранитные или мраморные плитки, профилированные листы. Между утеплителем и облицовкой обязательно предусматривают вентилируемую воздушную прослойку толщиной не менее 60 мм и не более 150 мм.
Вертикальный монтажный профиль, прикрепленный к деревянному или металлическому каркасу
Рис. 13
1 - утепляемая стена;
2 - утеплитель;
3 - распорный анкер;
4 - кронштейн;
5 - болт;
6 - саморез;
7 - вертикальная металлическая направляющая;
8 - монтажный профиль;
9 - облицовочная бетонная панель
Применение горизонтального алюминиевого профиля

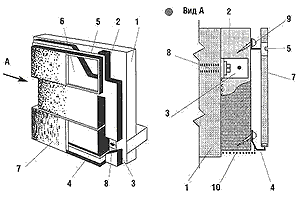

Рис. 14
1 - утепляемая стена;
2 - деревянная направляющая;
3 - кронштейн;
4 - нижний алюминиевый профиль;
5 - промежуточный алюминиевый профиль;
6 - утеплитель(плиты Венти баттс, П 125, Нобасил LF, KL-E фирмы Изовер);
7 - облицовочная панель;
8 - распорный анкер;
9 - шуруп;
10 - вентиляционная решетка
Каркас навесного фасада должен быть прочным, легким и обладать некоторой подвижностью, необходимой для компенсации изменения линейных размеров облицовочных элементов, обусловленного колебаниями температуры. Всем этим требованиям отвечает каркас, собранный из перфорированных алюминиевых профилей и монтажных элементов U-образной формы. Во избежание расшатывания соединений в навесных фасадах отверстия, предназначенные для установки болтов или винтов, должны строго соответствовать диаметру устанавливаемого крепежного элемента.

Облицовочные панели могут навешиваться на вертикальный монтажный профиль, прикрепленный к деревянному или металлическому каркасу (рис.13).

Другой способ монтажа облицовки основан на применении горизонтального алюминиевого профиля, прикрепляемого к вертикально установленным антисептированным брускам (рис. 14) или металлическим уголкам, которые крепятся к поверхности стены с помощью кронштейнов (рис. 15). Процесс облицовки начинают с установки панелей на нижний несущий профиль. Каждый последующий ряд облицовочных панелей опирается на промежуточный алюминиевый профиль.

Защитную облицовку можно также крепить на металлических Z-образных профилях, между которыми устанавливаются теплоизоляционные плиты (рис. 16).
Кронштейн
Рис. 15
1 - утепляемая стена;
2 - утеплитель;
3 - металлический кронштейн;
4 - вертикальный металлический профиль;
5 - горизонтальный профиль для крепления облицовки
Z-образных профили
Рис. 16
1 - утепляемый фасад;
2 - утеплитель;
3 - Z-образный профиль;
4 - резиновая лента;
5 - защитно-декоративная фасадная панель

Рис. 17
Рекомендации по выбору толщины утеплителя (в зависимости от материала и толщины утепляемой стены) приведены в таблице 1 (рис. 17) и таблице 2 (рис. 18).

Для защиты утеплителя от увлажнения дождевой водой вентилируемый фасад устраивают на высоте 300-500 мм от поверхности отмостки (рис. 19).

Деревянные брусчатые стены можно утеплить с наружной стороны путем устройства защитной облицовки по деревянным брускам - таблица 3 (рис. 20).

Рис. 18
Высота вентилируемого фасада от поверхности отмостки

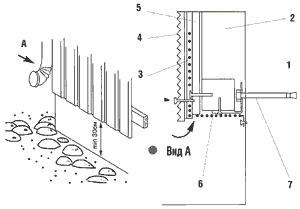

Рис. 19
1 - утепляемая стена;
2 - утеплитель;
3 - воздушная прослойка;
4 - декоративная облицовка;
5 - вертикальный каркас;
6 - перфорированный металлический профиль
с антикоррозионным покрытием;
7 - анкерный болт
Защитная облицовка по деревянным брускам
Рис. 20
Штукатурная система утепления фасадов
Рис. 21
1 - утепляемая стена;
2 - старая наружняя отделка;
3 - клеящий состав;
4 - дюбель для крепления утеплителя;
5 - утеплитель из минеральной ваты или полиполистирола;
6 - клеевой армирующий состав;
7 - армирующая сетка;
8 - грунтовка;
9 - отделочный слой

Штукатурные системы утепления фасадов

Штукатурная система утепления фасадов (рис. 21) предусматривает крепление теплоизоляционного материала к существующей стене при помощи анкеров, дюбелей и клеевых составов, с последующим нанесением штукатурного слоя (по армирующей сетке).

Этот вид утепления представляет собой не набор отдельно взятых строительных материалов утеплителя, клеящих и штукатурных составов, дюбелей и сеток, а единую систему, все элементы и детали которой подобраны определенным образом, обеспечивающим длительную совместную работу всех составляющих. По этой причине для утепления фасадов могут использоваться только сертифицированные штукатурные системы, а сами работы должны выполняться специалистами, хорошо знакомыми с технологией производства работ. Планируя сроки проведения работ, необходимо учитывать, что наружное утепление стен с последующим оштукатуриванием предполагает использование мокрых процессов, которые должны производиться при температуре наружного воздуха не ниже +5°C.

Жесткие плиты из минеральной ваты на основе базальтового волокна или стекловаты, чаще всего применяемые для утепления наружных стен, наклеивают вплотную друг к другу (рис. 22) без образования щелей, обеспечивая перевязку стыков (по типу кирпичной кладки).

Жесткие плиты из минеральной ваты
Рис. 22
1 - утепляемая кирпичная стена;
2 - плиты утеплителя
Армирующая сетка
Рис. 23
1 - утепляемая стена;
2 - утеплитель;
3 - базовый штукатурный слой;
4 - армирующая сетка;
5 - перехлест полотнищ
Крепление плит утеплителя к стене производится механическим способом с помощью распорных дюбелей-втулок, полиамидных дюбелей и пластмассовых дюбелей "тарельчатого" типа из расчета 8-12 дюбелей на 1 м2 поверхности. Дюбеля должны быть заглублены в толщу бетонных стен на 35-50 мм, кирпичных - на 50 мм, в кладку из пустотного кирпича и легкобетонных блоков - на 90 мм.

Армирующую сетку укладывают поверх прикрепленных к фасаду плит с перехлестом полотнищ на ширину 100 мм (рис. 23).

Особое внимание следует обратить на усиление сеткой углов оконных и дверных проемов (рис. 24).

При утеплении углов необходимо обеспечить перевязку торцов теплоизоляционных плит и защитить их металлическим перфорированным уголком для предохранения кромок углов от сколов (рис. 25).
Усиление сеткой углов оконных и дверных проемов
Рис. 24
Перевязка торцов теплоизоляционных плит
Рис. 25
1 - поверхность стены;
2 - плиты утеплителя;
3 - арматурная сетка;
4 - грунтовка;
5 - отделочный слой;
6 - металлический перфорированный уголок
Нижний край штукатурной системы утепления должен располагаться на высоте 500 мм от поверхности земли (рис. 26).

Необходимо обратить особое внимание на качество горизонтальной гидроизоляции между цоколем и утепляемой стеной (рис. 27).
Высота нижнего края штукатурной системы утепления от поверхности земли
Рис. 26
Горизонтальная гидроизоляция между цоколем и утепляемой стеной
Рис. 27
1 - утепляемая стена;
2 - плитный утеплитель;
3 - утепление цоколя;
4 - горизонтальная гидроизоляция
В местах примыканий штукатурной системы утепления к карнизу верхняя часть утеплителя должна быть защищена специальной уплотнительной лентой (рис. 28).

Необходимая толщина слоя утеплителя (таблица 4) зависит от конструкции утепляемой стены и вида утепляющего материала. (рис. 29)
Уплотнительная лента
Рис. 28
1 - утепляемая стена;
2 - плита утеплителя;
3 - уллотнительная лента
Конструкция утепляемой стены
Рис. 29
1 - кирпичная кладка;
2 - внутренняя штукатурка;
3 - клеевой слой для крепления теплоизоляции;
4 - утеплитель;
5 - выравнивающий слой;
6 - армирующая стеклосетка;
7 - дюбель для крепления плит утеплителя;
8 - грунтовка;
9 - декоративная минеральная штукатурка;
10 - дополнительное армирование - стеклосетка и уголок - в зоне оконного проема;
11 - герметик;
12 - оконный блок;
13 - уплотняющий материал

Таблица №1
Кирпичные стены
(см. рис. 17)

Внутренний отделочный слой Штукатурка, гипсокартонные листы, вагонка
Материал стены Кладка из пустотелого кирпича толщиной, мм Кладка из обыкновенного глиняного кирпича толщиной, мм
380 510 380 510 640
Утеплитель толщиной не менее, мм, с коэффициентом теплопроводности
l=0,035 Вт/м °С
90 80 90 85 80
l=0,04 Вт/м °С 100 90 105 95 90
l=0,045 Вт/м °С 110 100 115 105 100
l=0,05 Вт/м °С 125 115 130 120 110
Ветрозащитный материал Ветрозащитная паропроницаемая мембрана
Вентилируемая воздушная прослойка Толщина 60 мм
Наружная отделка Вагонка, цементные декоративные плитки и доски, сайдинг по деревянным или профилированным металлическим брускам

Таблица №2
Стены из мелких блоков
(cм. рис. 18)

Внутренний отделочный слой Штукатурка, гипсокартонные листы, вагонка
Материал стены Керамзитобетонные блоки толщиной, мм Блоки из ячеистого бетона толщиной, мм
250 400 300 400
Утеплитель толщиной не менее, мм, с коэффициентом теплопроводности
l=0,035 Вт/м °С
80 60 65 55
l=0,04 Вт/м °С 90 70 75 55
l=0,045 Вт/м °С 100 80 85 70
l=0,05 Вт/м °С 110 85 95 75
Ветрозащитный материал Ветрозащитная паропроницаемая мембрана
Вентилируемая воздушная прослойка Толщина 60 мм
Наружная отделка Вагонка, цементные декоративные плитки и доски, сайдинг по деревянным или профилированным металлическим брускам

Таблица №3
Деревянные брусчатые блоки
(cм. рис. 20)

Внутренний отделочный слой Штукатурка, гипсокартонные листы, вагонка
Стены из бруса толщиной, мм 100 150 200
Утеплитель толщиной не менее, мм, с коэффициентом теплопроводности
l=0,035 Вт/м °С
90 80 70
l=0,04 Вт/м °С 100 90 80
l=0,045 Вт/м °С 115 100 90
l=0,05 Вт/м °С 125 110 100
Ветрозащитный материал Ветрозащитная паропроницаемая мембрана
Вентилируемая воздушная прослойка Толщина 60 мм
Наружная отделка Вагонка, цементные декоративные плитки и доски, сайдинг по деревянным брускам

Таблица №4
Толщина слоя утеплителя
(cм. рис. 29)

Материал стены Кладка из обыкн. глиняного кирпича толщиной, мм Кладка из пустотного кирпича толщиной, мм Кладка из блоков из ячеистого бетона толщиной, мм Кладка из блоков из керамзитобетон. блоков толщиной, мм
250 380 510 640 250 380 510 300 400 250 400
Утеплитель толщиной не менее, мм, с коэффициентом теплопроводности
l=0,035 Вт/м °С
95 90 85 80 95 90 80 65 55 80 60
l=0,04 Вт/м °С 110 105 95 90 105 100 90 75 55 90 70
l=0,045 Вт/м °С 125 115 110 105 120 110 105 85 70 100 80
l=0,05 Вт/м °С 135 130 120 110 135 125 115 95 75 115 85


Дата публикации:
Раздел: «Стены и фасады»
Просмотров: 53288
Источник:

Самые читаемые статьи раздела «Стены и фасады»:

Статья по строительству на StroyFirm.Ru 28.03.2008 08:25
Утепление стен и существующих ограждающих конструкций (прочитана 53288 раз)
Стены построенного дома, не обеспечивающие достаточный уровень теплозащиты, нуждаются в утеплении. Для этого используют различные теплоизоляционные материалы, располагая их с наружной или внутренней стороны стены.
Статья по строительству на StroyFirm.Ru 28.08.2007 08:25
Возведение зданий с использованием легких стальных тонкостенных конструкций (ЛСТК) (прочитана 32728 раз)
Способ возведения зданий с использованием легких стальных тонкостенных конструкций (ЛСТК) стал реальной альтернативой традиционным методам общественного и жилищного строительства. Он позволяет значительно снизить материальные, трудовые и стоимостные показатели при массовом строительстве, сохраняя высокие качественные и эксплуатационные характеристики.
Статья по строительству на StroyFirm.Ru 12.03.2008 08:25
Навесные фасадные системы с утеплением и воздушным зазором (прочитана 30382 раз)
Навесные фасадные системы с утеплением и воздушным зазором (именуемые в дальнейшем для простоты навесные вентилируемые фасады) известны в России сравнительно недавно, но в ряде стран (например, в Германии и Финляндии) уже накоплен достаточный опыт их использования в общественных, административных и промышленных зданиях, а также при реконструкции домов.
Статья по строительству на StroyFirm.Ru 12.07.2008 08:25
Вентилируемые фасады зданий (прочитана 27800 раз)
В статье рассматриваются вопросы теплотехнического расчета и функционирования утепленных фасадов зданий с вентилируемой воздушной прослойкой, облицованных гранитно-керамическими плитками, установленными с открытыми швами.
Статья по строительству на StroyFirm.Ru 18.01.2009 08:25
Интенсивная технология возведения монолитных каркасных зданий (прочитана 24618 раз)
Современные опалубочные технологии и техника должны обеспечивать высокие темпы строительства и безупречное качество монолитных железобетонных конструкций. Одним из способов интенсификации возведения монолитных зданий является применение современных опалубочных систем и ускорение их оборачиваемости.

Соответствующие разделы «Каталога Строительных Фирм»:

   Стены и фасады

добавить фирму | добавить объявление | заказ рекламы | карта сайта | политика конфиденциальности | написать нам
Время генерации страницы: 0,0055 sec.
STROYFIRM.RU © 2004-2024 Каталог Строительных Фирм
↑НАВЕРХ↑
